Dasej Klawiatura dotykowa, TTP229 Klawiatura dotykowa 4x4
Aktykuły które nie zmieściły się w żadnej kategorii

0102 /03

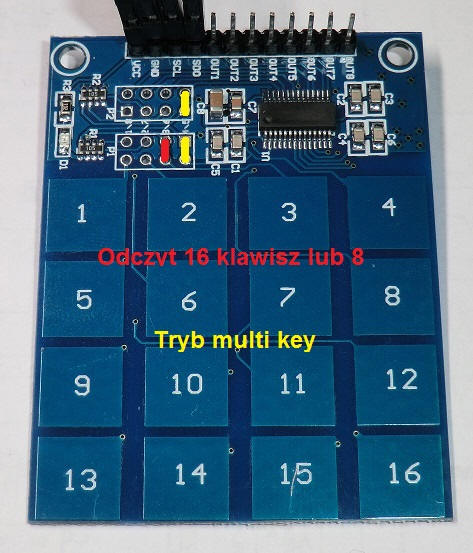

04Układ kontrolujący klawiaturę dotykową TTP22906
070809

  1. #define SCL PC0
  2. #define SDO PC1
  4. #define scl0 PORTC &= ~(1 << SCL)
  5. #define scl1 PORTC |= (1 << SCL)
  7. DDRC = 0b11111101; // SDO wejÅ›cie , reszta wyjÅ›cie
  8. PORTC |=(1<<SDO); // rezystor podciÄ…gajÄ…cy
  9. PORTC |=(1<<SCL); // ustawienie na wysoki poziom
  11.   while(1)
  12.     {
  13.        scl1;
  14.        if ((PINC & (1 << SDO)) == 0) // linia SDO opadÅ‚a
  15.           {
  16.               while (!(PINC & (1 << SDO)));
  17.                      // czekamy aż linia SDO podniesie do 1
  18.               klawisz = 0;
  19.                 for (i = 0; i < 16; i++)
  20.                    {
  21.                        scl0;
  22.                        _delay_us(2);
  23.                        if (!(PINC & (1 << SDO)) == 1) klawisz |= (1 << i);
  24.                        scl1;
  25.                        _delay_us(2);
  26.                     }
  27.                _delay_ms(2); // Tout
  28.               rsInt(klawisz);rsPrint(" > ");
  29.               rsInt(PINC);rsPrint(" > ");
  30.               rsInt(++ile);rsNext;
  31.             }
  32. }

rsInt, rsPrint to sÄ… moje funkcje wyprowadzajÄ…ce dane przez UART. Wynik mamy z zmiennej klawisz, odpowiednie bity zostanÄ… ustawione na 1. Bit0 odpowiada cyfrze 1, Bit15 odpowiada klawiszowi 16

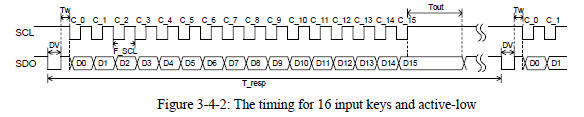

Przebieg SPI

Obudowa i symbol zamiennika 8229BSF.
Układ występuje również w innych obudowach, tu jednak przedstawiam najbardziej popularną w handlu obudowę.


Przebieg SPI

Przebieg SPI
