04Projekt powstała z potrzeby. Jest to konwerter USB do bluetooth.
Płytka jest oparta na BTM112 dwóch przełącznikach analogowych i układzie
FT230 ( tańsza wersja FT232 ) oraz stabilizatorze LDO.

Jak widać na poniższym schemacie bluetooth może pracować na samych pinach jak i również jako konwerter USB bluetooth. Dzięki zastosowaniu stabilizatora LDO cały układ może być zasilany z 5V jak i 3.3V na pinach.
06
070809

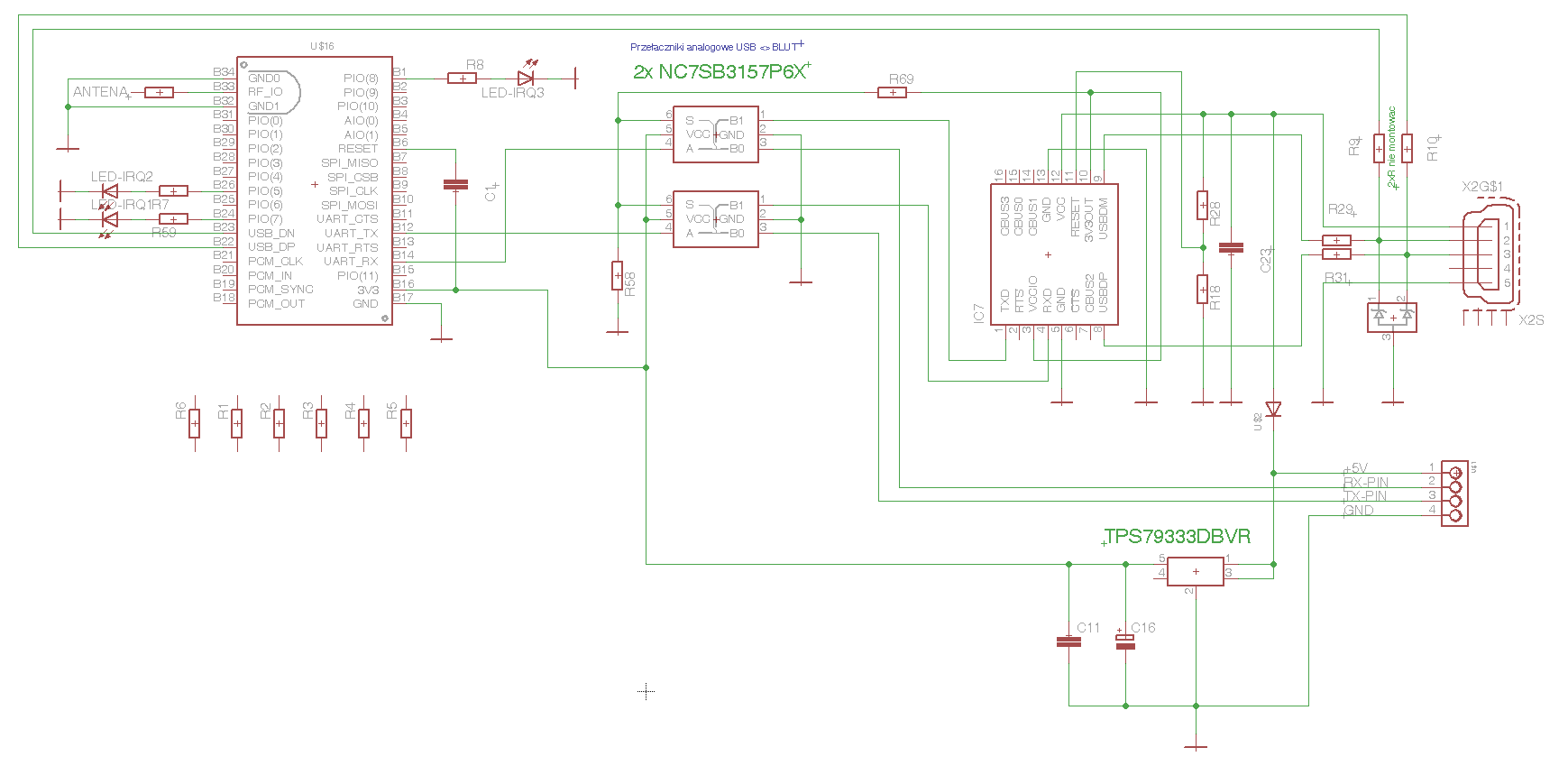

Schemat FT230 bluetooth

Układ jest tak prosty że nie specjalnie jest co opisywać. Przełączniki analogowe przełączają szynę RX i TX między pinami a FT230 dzięki zastosowaniu tych przełączników uniknąłem konieczności stosowania gold pinów. Podłączenie kabla USB automatycznie odłącza piny i łączy FT230 z Bluetooth. Stabilizator LDO ma tak niski spadek napięcia ( 0.102V ) co pozwala na zasilanie cały układu napięciem od 3.3V do 5.0V. Wejście USB jest zabezpieczone RCLAMP0502B.

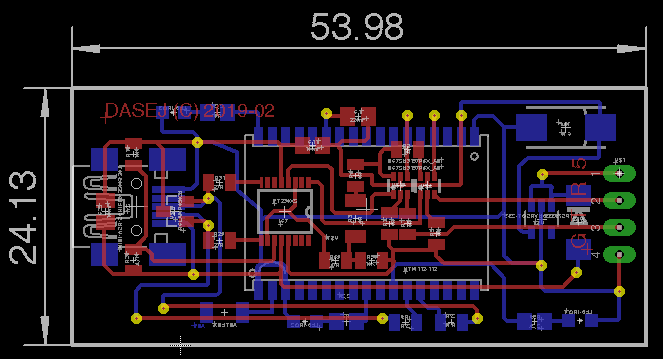

PCB FT230 bluetooth

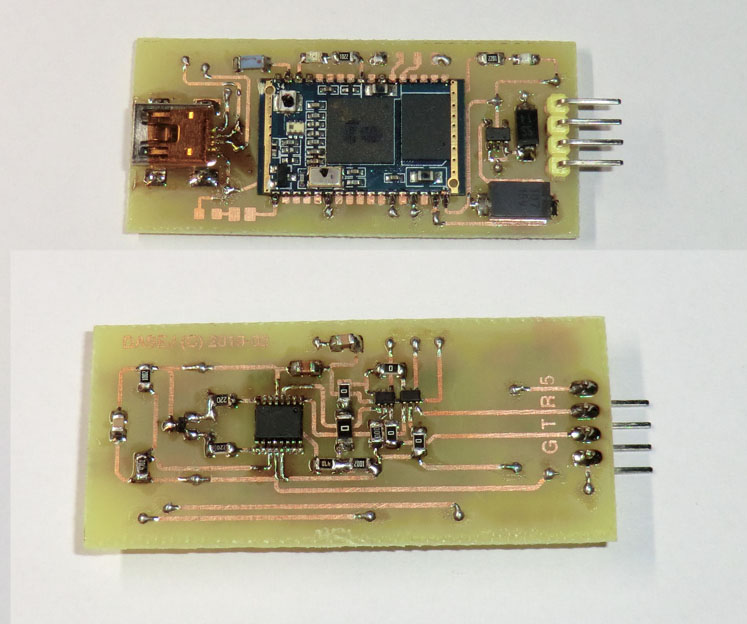

Foto FT230 bluetooth
