W ofercie wielu firm znajdują się układy radiowe do cyfrowej transmisji danych.
Transceivery mogą pracować na częstotliwości 119, 315, 433, 868 oraz 915 MHz.
Umożliwiają cyfrową dwukierunkową komunikację. Zasięg zależy od mocy modułu, rodzaju modulacji, prędkości przesyłanych danych oraz częstotliwości nośnej.
Dodatkowym atutem tych układów jest niski pobór prądu oraz prąd spoczynkowy poniżej 0,3 uA, co daje możliwość wieloletniego zasilania całego urządzenia z jednej baterii.
Czołowi producenci transceiverów to:
- Semtech z serjÄ… SX12xx
- STMicroelectronics z serjÄ… SPIRIT
- SILICON LABS z serjÄ… Si44xx
oczywiście wymieniłem tylko trzech najbardziej znanych producentów.

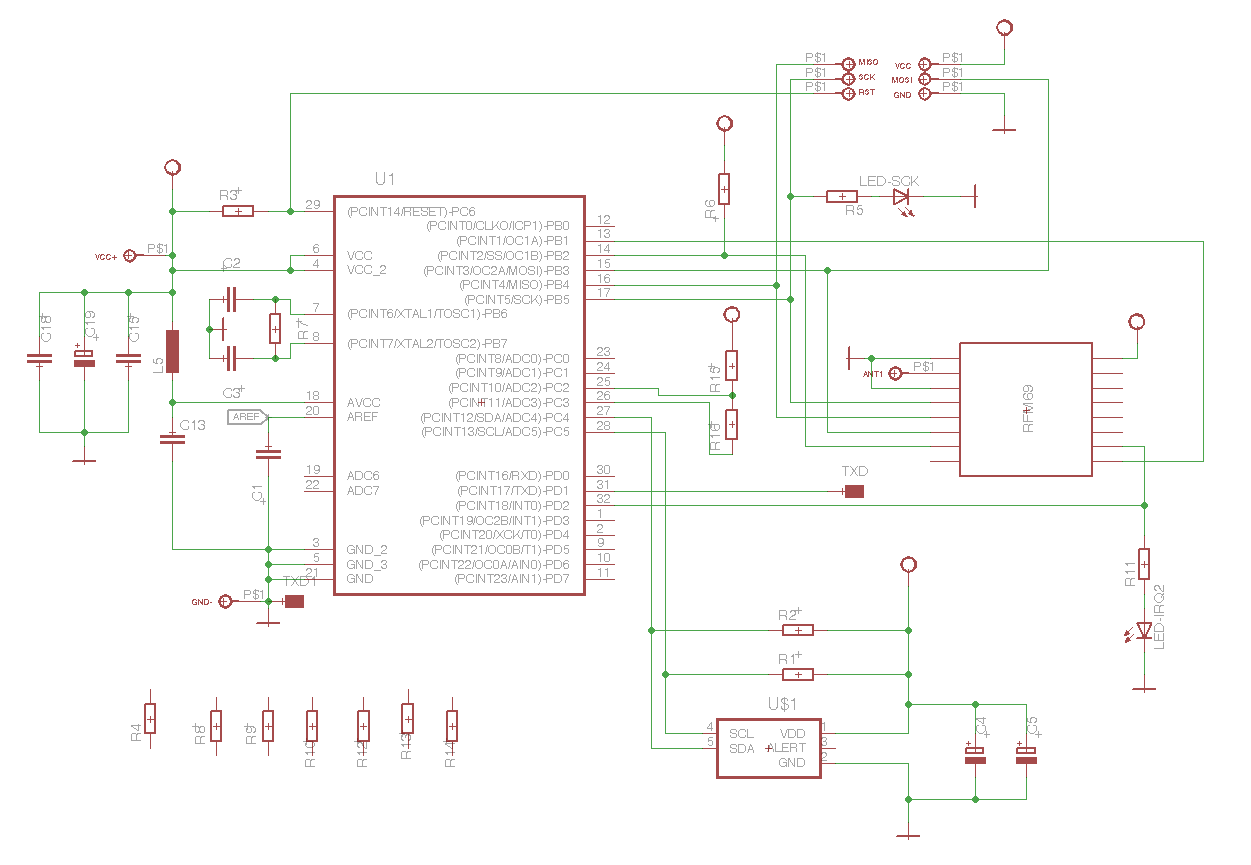

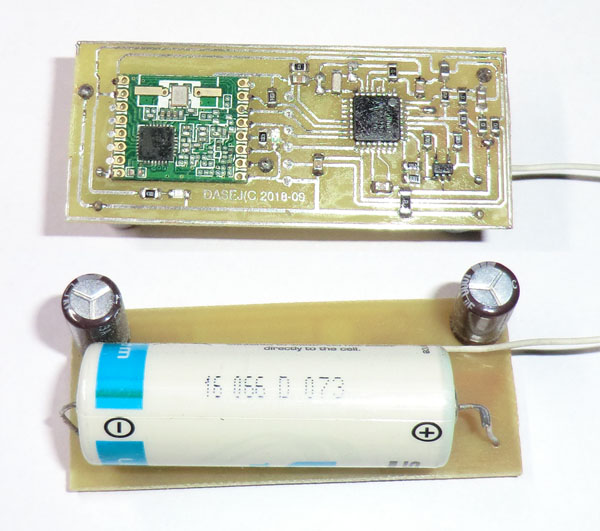

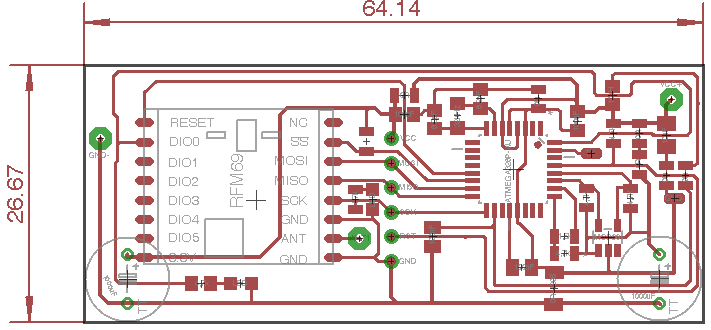

Działanie tych układów oraz przykłady zastosowań omówię na podstawie tajwańskiej modułu firmy HopeRF RFM69W. Jest to kopia układu SX1231 firmy Semtech, i stosunkowo łatwa do kupienia w naszym kraju.

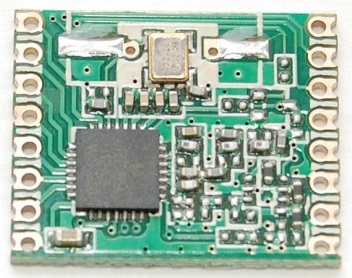

Moduł HopeRF RFM69W w wersji podstawowej.
Moduł HopeRF RFM69HW o zmiększonej mocy ndawania.
RFM69W to nowoczesny i zaawansowany transceiver przeznaczony do pracy z modulacjami FSK, GFSK, MSK, GMSK i OOK. W układzie zaiplementowano między innymi bufor FIFO, obsługę sumy kontrolnej (CRC), szyfrowanie danych w standardzie AES. Moduł występuje w wersji "C" (RFM69CW, RFM69HCW), czyli kompatybilnej pod względem wyprowadzeń z poprzednią starszą generacją oraz w wersji "H" (RFM69HW, RFM69HCW), ze zwiększoną mocą nadajnika. Transceiver RFM96W wykorzystuje opatentowaną technikę modulacji LoRa (Long Range) celem poprawy zasięgu transmisji.
Wykaz rejestrów RFM69W oraz SX1231. Nazwa rejestru i jego adres.
#define REG_FIFO 0x00
#define REG_OPMODE 0x01
#define REG_DATAMODUL 0x02
#define REG_BITRATEMSB 0x03
#define REG_BITRATELSB 0x04
#define REG_FDEVMSB 0x05
#define REG_FDEVLSB 0x06
#define REG_FRFMSB 0x07
#define REG_FRFMID 0x08
#define REG_FRFLSB 0x09
#define REG_OSC1 0x0A
#define REG_AFCCTRL 0x0B
#define REG_LOWBAT 0x0C
#define REG_LISTEN1 0x0D
#define REG_LISTEN2 0x0E
#define REG_LISTEN3 0x0F
#define REG_VERSION 0x10
#define REG_PALEVEL 0x11
#define REG_PARAMP 0x12
#define REG_OCP 0x13
#define REG_AGCREF 0x14 // not present on RFM69/SX1231
#define REG_AGCTHRESH1 0x15 // not present on RFM69/SX1231
#define REG_AGCTHRESH2 0x16 // not present on RFM69/SX1231
#define REG_AGCTHRESH3 0x17 // not present on RFM69/SX1231
#define REG_LNA 0x18
#define REG_RXBW 0x19
#define REG_AFCBW 0x1A
#define REG_OOKPEAK 0x1B
#define REG_OOKAVG 0x1C
#define REG_OOKFIX 0x1D
#define REG_AFCFEI 0x1E
#define REG_AFCMSB 0x1F
#define REG_AFCLSB 0x20
#define REG_FEIMSB 0x21
#define REG_FEILSB 0x22
#define REG_RSSICONFIG 0x23
#define REG_RSSIVALUE 0x24
#define REG_DIOMAPPING1 0x25
#define REG_DIOMAPPING2 0x26
#define REG_IRQFLAGS1 0x27
#define REG_IRQFLAGS2 0x28
#define REG_RSSITHRESH 0x29
#define REG_RXTIMEOUT1 0x2A
#define REG_RXTIMEOUT2 0x2B
#define REG_PREAMBLEMSB 0x2C
#define REG_PREAMBLELSB 0x2D
#define REG_SYNCCONFIG 0x2E
#define REG_SYNCVALUE1 0x2F
#define REG_SYNCVALUE2 0x30
#define REG_SYNCVALUE3 0x31
#define REG_SYNCVALUE4 0x32
#define REG_SYNCVALUE5 0x33
#define REG_SYNCVALUE6 0x34
#define REG_SYNCVALUE7 0x35
#define REG_SYNCVALUE8 0x36
#define REG_PACKETCONFIG1 0x37
#define REG_PAYLOADLENGTH 0x38
#define REG_NODEADRS 0x39
#define REG_BROADCASTADRS 0x3A
#define REG_AUTOMODES 0x3B
#define REG_FIFOTHRESH 0x3C
#define REG_PACKETCONFIG2 0x3D
#define REG_AESKEY1 0x3E
#define REG_AESKEY2 0x3F
#define REG_AESKEY3 0x40
#define REG_AESKEY4 0x41
#define REG_AESKEY5 0x42
#define REG_AESKEY6 0x43
#define REG_AESKEY7 0x44
#define REG_AESKEY8 0x45
#define REG_AESKEY9 0x46
#define REG_AESKEY10 0x47
#define REG_AESKEY11 0x48
#define REG_AESKEY12 0x49
#define REG_AESKEY13 0x4A
#define REG_AESKEY14 0x4B
#define REG_AESKEY15 0x4C
#define REG_AESKEY16 0x4D
#define REG_TEMP1 0x4E
#define REG_TEMP2 0x4F
#define REG_TESTLNA 0x58
#define REG_TESTPA1 0x5A // only present on RFM69HW/SX1231H
#define REG_TESTPA2 0x5C // only present on RFM69HW/SX1231H
#define REG_TESTDAGC 0x6F
Rejestr przechowujący częstotliwość pracy układu to REG_FRF jest podzielony na trzy części do których wpisujemy wartość obliczoną zgodnie ze wzorem.
Częstotliwość radia / ( częstotliwość oscylatora / 2 do 19 potęgi )
(433000000 / (32000000 / 524288)) = 7094272 do hex 6C 40 00
Wynik wpisujemy do rejestrów w nstępującej kolejności.
