04Impulsator na jednym przerwaniu.06
070809

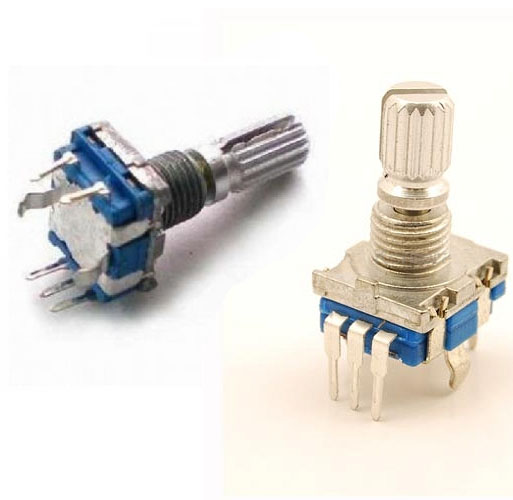

Rotor encoder impulsator

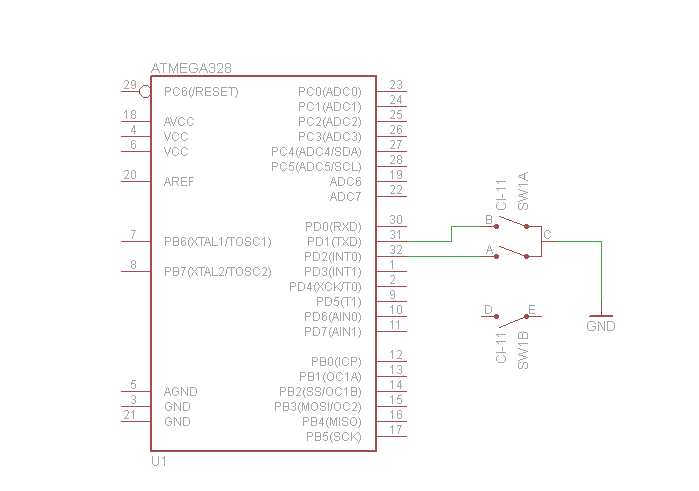

Schemat encodera

Wyjście B enkodera może by na innym dowolnym pinie, wymagane jest jedynie zmian pinu w algorytmie.


  1. /*
  2. wyjÅ›cie impulsatora A do INT0 PORTD pin PD2
  3. wyjÅ›cie impulsatora B do PORTD pin PD1
  4. Kompilowane i testowane na Atmega328P.
  5. Avr Studio 4.18
  6. Programator AVR Prog MKII
  7. */
  9. uint16_t licznik = 0x1000;
  11. ISR (INT0_vect) //obsÅ‚uga przerwania INT0
  12. {
  13.         // Linia 1
  14.      if ((((PIND & 4)==4) & ((EICRA & 1) == 1 )) & ((PIND & 2)==0))
  15.                              {  EICRA &= ~(1 << ISC00); ++licznik; return;}
  17.         // Linia 2
  18.      if ((((PIND & 4)==0) & ((EICRA & 1) == 0 )) & ((PIND & 2)==2))
  19.                                {  EICRA |=  (1 << ISC00); ++licznik; return;}
  21.         // Linia 3
  22.      if ((((PIND & 4)==4) & ((EICRA & 1) == 1 )) & ((PIND & 2)==2))
  23.                                {  EICRA &= ~(1 << ISC00); --licznik; return;}
  25.          // Linia 4
  26.      if ((((PIND & 4)==0) & ((EICRA & 1) == 0 )) & ((PIND & 2)==0))
  27.                                  {  EICRA |=  (1 << ISC00); --licznik; return;}
  28. }
  30. int main(void)
  31. {
  33.     DDRD = 0b11110000;
  34.     DDRD &= ~(1 << 0);
  36.     EICRA |=  (1 << ISC00);
  37.     EICRA |=  (1 << ISC01);
  39.     EIMSK |= (1 << INT0);
  41.     sei();
  43.     while(1) {}
  46. }

Algorytm specjalnie tak napisałem bym mógł łatwo i obrazowo wytłumaczyć jak to działa. W necie można znaleść sporo przykładów na obsługę impulsatora, większość tych przykładów które znalazłem korzysta z dwóch przerwań INT0 i INT1.
Postanowiłem zaoszczędzić jedno przerwanie i tak powstał ten algorytm.

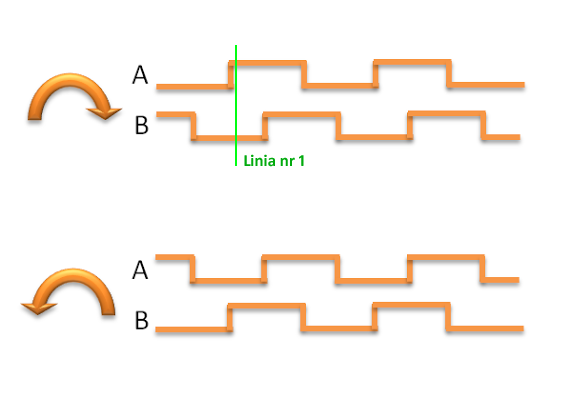

Przebiegi encodera
  1.    if ((((PIND & 4)==4) & ((EICRA & 1) == 1 )) & ((PIND & 2)==0))
  2.               {  EICRA &= ~(1 << ISC00); ++licznik; return;}

Po wejściu w przerwanie sprawdzamy piny PD2=1 ( wejście INT0 ) i PD1=0 oraz czy przerwanie EICRA=1 jest ustawione na 1 (reaguj na zbocze narastające) jeżeli tak to, zmień reakcję przerwania na zbocze opadające oraz zwiększamy zmienną licznik o jeden.

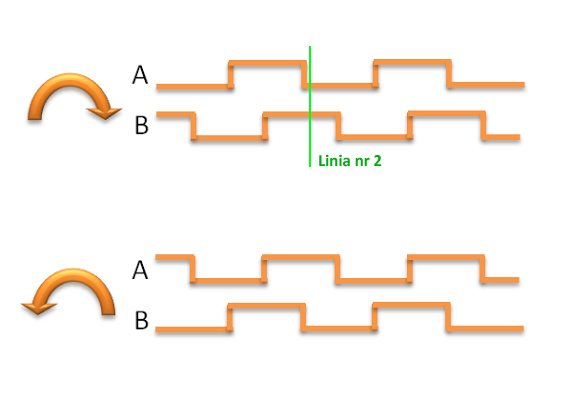

Przebiegi encodera
  1.      if ((((PIND & 4)==0) & ((EICRA & 1) == 0 )) & ((PIND & 2)==2))
  2.                 {  EICRA |=  (1 << ISC00); ++licznik; return;}

Po wejściu w przerwanie sprawdzamy piny PD2=0 ( wejście INT0 ) i PD1=1 oraz czy przerwanie EICRA=0 jest ustawione na 0 ( reaguj na zbocze opadające ) jeżeli tak to, zmień reakcję przerwania na zbocze narastające oraz zwiększamy zmienną licznik o jeden.

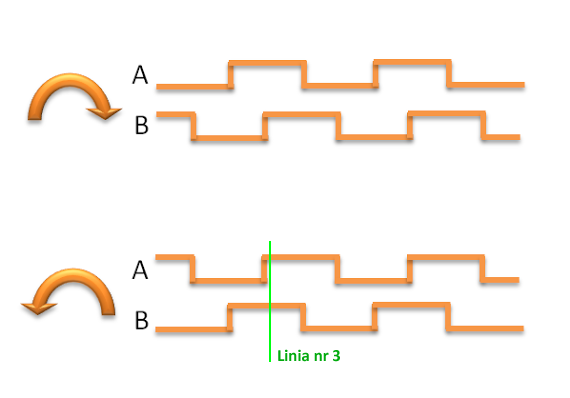

Przebiegi encodera
  1.     if ((((PIND & 4)==4) & ((EICRA & 1) == 1 )) & ((PIND & 2)==2))
  2.                    {  EICRA &= ~(1 << ISC00); --licznik; return;}

Po wejściu w przerwanie sprawdzamy piny PD2=1 ( wejście INT0 ) i PD1=1 oraz czy przerwanie EICRA=1 jest ustawione na 1 ( reaguj na zbocze narastające ) jeżeli tak to, zmień reakcję przerwania na zbocze opadające oraz zmniejszamy zmienną licznik o jeden.

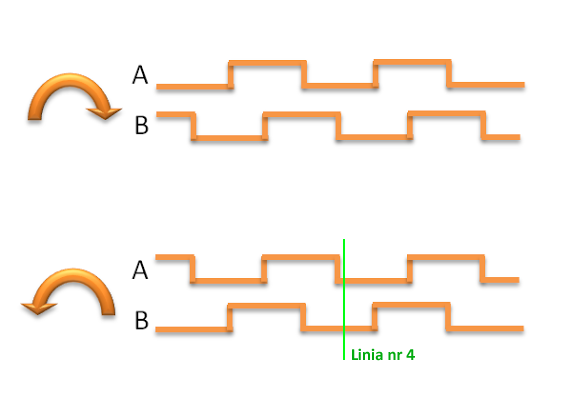

Przebiegi encodera
  1.     if ((((PIND & 4)==0) & ((EICRA & 1) == 0 )) & ((PIND & 2)==0))
  2.                  {  EICRA |=  (1 << ISC00); --licznik; return;}

Po wejściu w przerwanie sprawdzamy piny PD2=0 ( wejście INT0 ) i PD1=0 oraz czy przerwanie EICRA=0 jest ustawione na 0 ( reaguj na zbocze opadające ) jeżeli tak to, zmień reakcję przerwania na zbocze narastające oraz zmniejszamy zmienną licznik o jeden.

Końcowa wersja czterech najważniejszych lini.
  1. if (   (PIND & _BV(PD2))  &&   (EICRA & _BV(ISC00))  && (!(PIND & _BV(PD1))) )
  2.                     { EICRA &= ~_BV(ISC00); ++licznik; return;}
  3. if ( (!(PIND & _BV(PD2))) && (!(EICRA & _BV(ISC00))) &&   (PIND & _BV(PD1))  )
  4.                     { EICRA |=  _BV(ISC00); ++licznik; return;}
  5. if (   (PIND & _BV(PD2))  &&   (EICRA & _BV(ISC00))  &&   (PIND & _BV(PD1))  )
  6.                     { EICRA &= ~_BV(ISC00); --licznik; return;}
  7. if ( (!(PIND & _BV(PD2))) && (!(EICRA & _BV(ISC00))) && (!(PIND & _BV(PD1))) )
  8.                     { EICRA |=  _BV(ISC00); --licznik; return;}

Przy tej formie zapisu program jest mniejszy o 156 bajtów.
Tak wykazuje w moim przypadku AvrStudio.


Artykuł jest opublikowany na elektrodzie gdzie można poczytać komentarze.
