Dasej ESP8266 NodeMCU v3 WiFi tutorial porady demo

Aktykuły które nie zmieściły się w żadnej kategorii


	Na stronie opiszę cześciowo język skryptowy LUA 5.1.4 w wydaniu na NodeMCU v3 jednocześnie opisując zastosowanie transmisji bezprzewodowej WiFi w oparciu o ESP8266 ESP12.

Przykłady były testowane na poniższym module ESP8266 czyli ESP-12.
Oprogramowanie z jakie korzystam to ESPlorer.

Następujące słowa kluczowe są zastrzeżone i nie mogą być używane jako nazwy:

and break do else elseif end false for function if in local nil not or repeat return then true until while

Następujące ciągi oznaczają inne tokeny:

+ - * / % ^ #
== ~= <= >= < > =
( ) { } [ ]
; : , . .. ...

Zawartość pliku operacje.lua

function dodawanie_liczb()
local a , b , c
a=10
b=11
c = a+b
print("Wynik ".. c.."\n")
end
function odejmowanie_liczb()
local a , b , c
a=10
b=11
c = a-b
print("Wynik ".. c.."\n")
end
function mnozenie_liczb()
local a , b , c
a=10
b=11
c = a*b
print("Wynik ".. c.."\n")
end
function dzielenie_liczb()
local a , b , c
a=10
b=110
c = b/a
print("Wynik ".. c.."\n")
c = a/b
print("Wynik ".. c.."\n")
end
z = 10 -- zmienna globalna
function znaczenie_do_local()
print("z > "..z)
do
local z = z
print("local z = z > "..z)
z = z+1
print("local z = z+1 > "..z)
do
local z = z+1
print("local z = z+1 > "..z)
end
print("z > "..z)
end
print("z > "..z)
end
function tablica_jednowymiarowa()
local t = {} -- delaracja tablicy
print("tablica OK")
for i=1,100 do t[i] = i*2 end -- wpisanie wartości
print("t[9] > "..t[9])
print("t[90] > "..t[90])
end
function operacje_matematyczne_na_stringach()
print("10" + 1) --> 11
print("10 + 1") --> 10 + 1
print("-5.3e-10"*"2") --> -1.06e-09
-- print("hello" + 1) -- błąd
end
function porownanie_stringow()
print(tostring(10) == "10")
print(10 == "10")
print(10 .. "" == "10")
print(20 .. 10)
end
function tworzenie_recordow()
a = {}; a.x = 50; a.y = 20
b = {x = 51, y = 21}
c = a
print(c.x);
print(c.y + b.y);
-- {["x"]=0, ["y"]=0}
-- {"red", "green", "blue"}
-- {[1]="red", [2]="green", [3]="blue"}
end
function logiczne_operanty()
print(4 and 5) --> 5
print(nil and 13) --> nil
print(false and 13) --> false
print(4 or 5) --> 4
print(false or 5) --> 5
print(not nil) --> true
print(not false) --> true
print(not 0) --> false
print(not not nil) --> false
print("(a and b) or c > zapisac mozna a ? b : c ")
end
function dni_tygodnia()
dzien = {"Poniedzialek", "Wtorek", "Sroda", "Czwartek",
"Piatek", "Sobota", "Niedziela"}
print(dzien[7])
end
function ustalanie_wartosci_startowych()
a, b, c = 0
print("a,b,c = >".. a,b,c)
a, b, c = 2, 3, 10
print("a,b,c = >".. a,b,c)
print("deklaracje dla funkcji > a, b = f() ");
end

Wywołanie powyższych funkcji.

dofile('operacje.lua') -- ładowanie pliku
print(" \n\r")
dodawanie_liczb()
odejmowanie_liczb()
mnozenie_liczb()
dzielenie_liczb()
znaczenie_do_local()
print(z)
tablica_jednowymiarowa()
operacje_matematyczne_na_stringach()
print(" \n\r")
porownanie_stringow()
tworzenie_recordow()
print("global >"..a.x)
logiczne_operanty()
dni_tygodnia()
ustalanie_wartosci_startowych()

Łączenie różnych wartości w poleceniu print dokonujemy nie przez znak plusa tylko dajemy dwie kropki obok siebie.

Prosty serwer WWW
funkcja GoWiFi. Łączy się z ruterem domowej sieci WiFi.
Parametry wejściowe to nazwa sieci ( SSID ) oraz hasło do sieci, trzeci parametr to ostatni człon adresu IP, pod jakim ma być nasz serwer web.
Funkcja pobiera parametry z rutera i automatycznie składa nowy adres IP.
Odczytuje IP i do tego co odczyta dodaje ostatni człon xxx.xxx.xxx.myEndIP

Wywołanie funkcji mam w lini 27 kodu.
Od lini 29 zaczyna się obsługa serwera www. Na rządanie przeglądarki internetowej wysyłamy zawartość strony HTML.

function GoWiFi(mySSID,myPASSWORD,myEndIP)
print("==> Ustawanie połaczenia WIFI")
wifi.setmode(wifi.STATION)
staIP={}
staIP.ssid = mySSID
staIP.pwd = myPASSWORD
staIP.save = false
wifi.sta.sethostname("LUA8266");
print("==> myHostName = LUA8266")
wifi.sta.config(staIP);
mySetingWiFi = tmr.create()
mySetingWiFi:register(1000, tmr.ALARM_AUTO,
function()
if wifi.sta.status()== 5 then
local a,b,c = wifi.sta.getip()
local o1,o2,o3,o4 = a:match("(%d%d?%d?)%.(%d%d?%d?)%.(%d%d?%d?)%.(%d%d?%d?)" )
local nIP=o1.."."..o2.."."..o3.."."..tostring(myEndIP)
mySetingWiFi:stop();
wifi.sta.setip({ ip = nIP, netmask = b, gateway = c });
print("==> SetIP "..wifi.sta.getip());
else
print("no connection to SSID > "..mySSID) end
end)
mySetingWiFi:start()
end
GoWiFi(" SSID naszego domowego WiFi"," hasło do naszej domowej sieci",199)
srv=net.createServer(net.TCP)
srv:listen(80,function(conn)
conn:on("receive",function(conn,payload)
conn:send('<!DOCTYPE HTML>\n')
conn:send('<html>\n')
conn:send('<head><meta http-equiv="content-type" content="text/html; charset=UTF-8">\n')
conn:send('<meta name="viewport" content="width=device-width, initial-scale=1">')
conn:send('<title>ESP8266 Wifi</title>\n')
conn:send('</head>\n')
conn:send('<body>')
conn:send('<h2>Witam. IP Serwera '..wifi.sta.getip()..'</h2>\n')
conn:send('</body></html>\n')
conn:on("sent",function(conn) conn:close() end)
end)
end)

Niektóre znaki (takie jak % ) mają specjalne znaczenie.
To są: ^ $ ( ) % . [ ] * + - ?

Jeśli chcesz użyć ich we wzorcu (jak same), musisz poprzedzić je symbolem%.
na przykład. %% pasuje do pojedynczego% (patrz także uwaga powyżej na temat wyślij do skryptu).
W praktyce można bezpiecznie umieścić% przed dowolnym znakiem innym niż alfanumeryczny. W razie wątpliwości umieść % przed znakiem specjalnym.

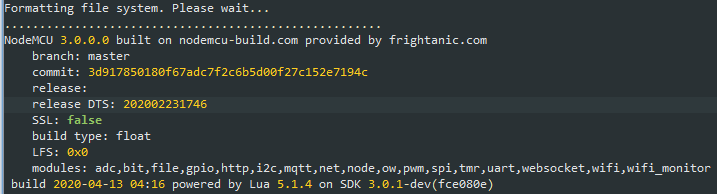

	Do obsługi I2C jest wymagane posiadanie odpowiednich modułów w jądrze LUA. Tuż po starcie interpreter LUA informuje nas jakie ma wgrane moduły. modules: adc,bit,file,gpio,http,i2c,mqtt,net,node,ow,pwm,spi,tmr,uart,websocket,wifi,wifi_monitor Poniższe frgmenty kodu nie działają bez : bit oraz i2c

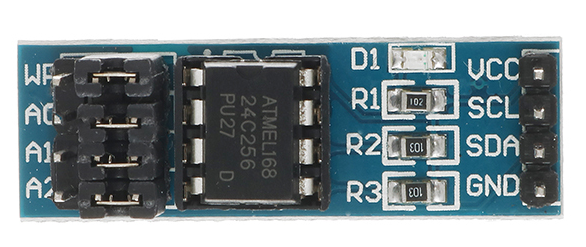

Do modułu podłączyłem pamięć EEPROM. Oczywiście mija się to z celem, gdyż dane możemy trwale zapisywać w ESP. Zrobiłem to w celach prezentacji kodu obsługi I2C.

Poniżej jest umieszczony skrypt który szuka urządzeń na szynie I2C. Mówiąc krócej scaner I2C.

scl=1 -- pin GPIO5 -- D1
sda=2 -- pin GPIO4 -- D2
-- inicjowanie i2c SLOW FAST
i2c.setup(0,sda,scl,i2c.FAST)
function scanI2C()
-- podajemy adres 7 bitowy ostatni by nie jest podawany (adres > > 1)
for i=0,127 do
-- begin-1
i2c.start(0)
if (i2c.address(0, i ,i2c.TRANSMITTER)==true) then
print("==> adres : "..i, "OK");
else
--print("==>"..i, "error");
end
i2c.stop(0)
end;
end;
print(" ==>Start I2C")
scanI2C();
print(" ==>End I2C")

Poniżej jest umieszczony skrypt który skanuje szynę oraz robi zapis i odczyt danych z pamięci EEPROM po przez szynie I2C.

scl = 1 -- pin GPIO5 -- D1
sda = 2 -- pin GPIO4 -- D2
chi2c = 0 -- które I2C
-- inicjowanie i2c SLOW FAST
i2c.setup(0,sda,scl,i2c.FAST)
function _delay( ms ) -- opoznienie w milisekundach
tmr.delay ( ms * 1000) -- tmr.delay liczy z dokladoscia do 1us
return result
end
function scanI2C()
-- podajemy adres 7 bitowy ostatni by nie jest podawany (adres > > 1)
for i=0,127 do
-- begin-1
i2c.start(chi2c)
if (i2c.address(chi2c, i ,i2c.TRANSMITTER)==true) then
print("==> adres : "..i, "OK", "Hex",i*2 );
else
--print("==>"..i, "error");
end
i2c.stop(chi2c)
end;
end;
function ReadEE( AddEE, A16 )
local c=0;
--local hByte , lByte
--hByte = bit.rshift( bit.band(A16 , 0xFF00),8)
--lByte = bit.band(A16 , 0xFF)
--print("==> > ".. hByte ,lByte );
i2c.start(chi2c);
i2c.address(chi2c, AddEE, i2c.TRANSMITTER);
i2c.write(chi2c, bit.rshift(bit.band(A16,0xFF00),8));
i2c.write(chi2c, bit.band(A16,0xFF));
i2c.stop(chi2c);
i2c.start(chi2c);
i2c.address(chi2c, AddEE, i2c.RECEIVER);
c = i2c.read(chi2c, 1);
i2c.stop(chi2c);
return c;
end
function WriteEE( AddEE, A16 , value)
local c=0
i2c.start(chi2c)
i2c.address(chi2c, AddEE, i2c.TRANSMITTER)
i2c.write(chi2c, bit.rshift(bit.band(A16,0xFF00),8)); -- starsza czesc adresu
i2c.write(chi2c, bit.band(A16,0xFF)); -- mlotrze czesc adresu
c = i2c.write(chi2c, value)
i2c.stop(chi2c)
_delay(10); -- wymagany czas na zapisanie danych w pamieci eeprom
return c
end
function Czytaj()
local i
for i=250,260 do
print(" ==> adres EE "..i,"dane "..string.byte(ReadEE( 80, i )))
end
end; -- function
print(" ==>Start I2C")
scanI2C();
print(" ==>End I2C")
WriteEE(80, 0x00FF, 55 );
WriteEE(80, 0x0100, 56 );
WriteEE(80, 0x0101, 57 );
Czytaj()

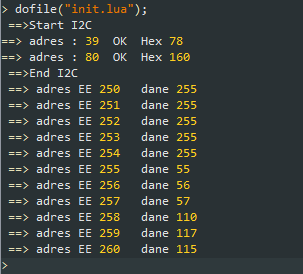

Efekt wykonanie powyższego skryptu.

Do szyny I2C był jeszcze podłączony PCF8574 o adresie 39. Pamięć ma adres 80.

uint8_t ReadEE(uint8_t AddEE, uint16_t A16 )
{
uint8_t ret;
twi_start();
twi_write(AddEE);
twi_write(A16 >> 8); // starsz część adresu w eepromie
twi_write(A16 & 0xFF); // młotsza część adresu w eepromie
twi_start();
twi_write(AddEE | 1);
ret=twi_read(0);
twi_stop();
return ret;
}
void WriteEE(uint8_t AddEE, uint16_t A16 ,uint8_t value)
{
twi_start();
twi_write(AddEE);
twi_write(A16 >> 8);
twi_write(A16 & 0xFF);
twi_write(value);
twi_stop();
_delay_ms(10); // czas na zapis
}

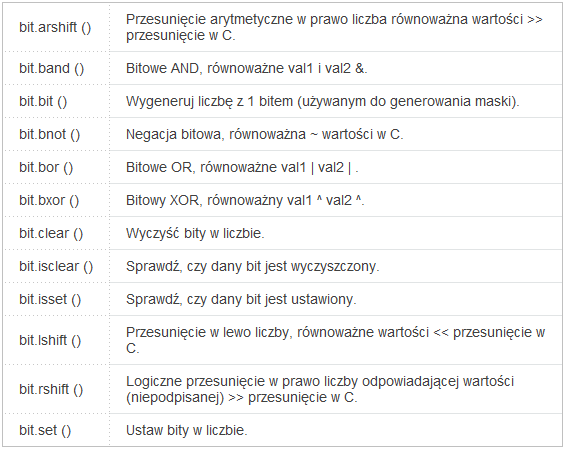

W poniższej siatce mamy wypisane funkcje z biblioteki bit


	Do obsługi SPI jest wymagane posiadanie odpowiednich modułów w jądrze LUA. Tuż po starcie interpreter LUA informuje nas jakie ma wgrane moduły. modules: adc,bit,file,gpio,http,i2c,mqtt,net,node,ow,pwm,spi,tmr,uart,websocket,wifi,wifi_monitor Poniższe frgmenty kodu nie działają bez : bit oraz spi

Układ ESP8266 posiada interfejs SPI ale jego użytkowanie jest utrudnione.
Wynika to z faktu że do tych pinów jest podłączona pamięć flash.

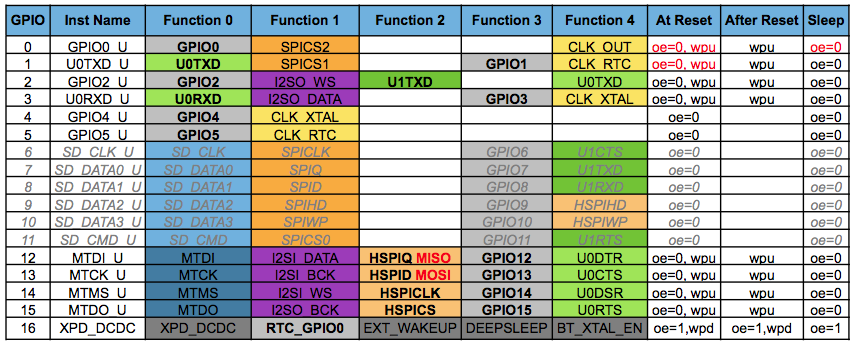

Natomiast w modułach ESP-12E wyprowadzone na zewnątrz piny GPIO 6,7,8,9,10 i 11 są zdublowane z pinami pamięci flash. GPIO9 jest podłączony do pinu HOLD, a GPIO10 jest podłączony do pinu WP (WriteProtect) układu pamięci flash. W moim module próba użycie GPIO9 oraz GPIO10 kończyła się koniecznością wgrywania pliku bin ponownie.

Na zagranicznych forach spotkałem się z opiniami że można korzystać z SPI również do swoich celów. Jak mi się to uda to opiszę jak to zrobić.

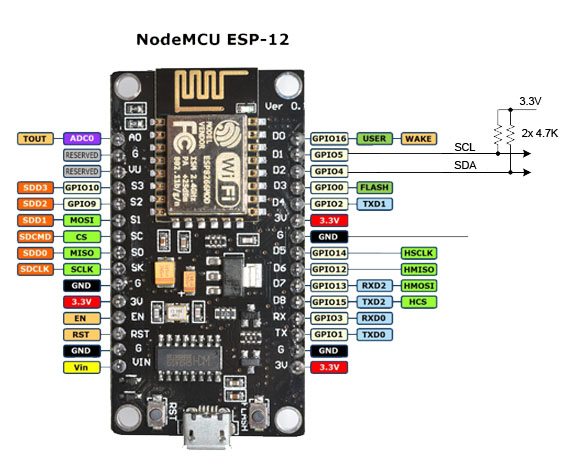

Poniżej umieściłem opis wyprowadzeń i spotykanych ich oznaczeń.

-- D0 = GPIO-16;
-- D1 = GPIO-5;
-- D2 = GPIO-4;
-- D3 = GPIO-0;
-- D4 = GPIO-2;
-- D5 = GPIO-14;
-- D6 = GPIO-12;
-- D7 = GPIO-13;
-- D8 = GPIO-15;
-- D9 = GPIO-3;
-- D10 = GPIO-1;
-- D11 = GPIO-9;
-- D12 = GPIO-10;
gpio16 = 0; -- ok
gpio5 = 1; -- ok
gpio4 = 2; -- ok
gpio0 = 3; -- ok
gpio2 = 4; -- ok not led modułu
gpio14 = 5; -- ok
gpio12 = 6; -- ok
gpio13 = 7; -- ok
gpio15 = 8; -- ok
gpio3 = 9; -- RX UART
gpio1 =10; -- TX UART
-- gpio9 =11; -- flash
-- gpio10 =12; -- flash

Poniżej przedstawiam programowy sposób pracy SPI na przykładnie wyświetlacz LCD 5110 opartego na układzie PCF

-- podłaczenie wyświetlacza D0, D8, D4, D7, D5, BL do 3V, Vcc i Gnd
pRST = 0
pCE = 8
pDC = 4
pDin = 7
pClk = 5
font5x7= {0,0,0,0,0,0,0,95,0,0,0,7,0,7,0,20,127,20,127,20,36,42,127,42,18,35,19,
8,100,98,54,73,85,34,80,0,5,3,0,0,0,28,34,65,0,0,65,34,28,0,20,8,62,8,
20,8,8,62,8,8,0,80,48,0,0,8,8,8,8,8,0,96,96,0,0,32,16,8,4,2,62,81,73,69,
62,0,66,127,64,0,66,97,81,73,70,33,65,69,75,49,24,20,18,127,16,39,69,69,
69,57,60,74,73,73,48,1,113,9,5,3,54,73,73,73,54,6,73,73,41,30,0,54,54,0,
0,0,86,54,0,0,8,20,34,65,0,20,20,20,20,20,0,65,34,20,8,2,1,81,9,6,50,73,
121,65,62,126,17,17,17,126,127,73,73,73,54,62,65,65,65,34,127,65,65,34,
28,127,73,73,73,65,127,9,9,9,1,62,65,73,73,122,127,8,8,8,127,0,65,127,65,
0,32,64,65,63,1,127,8,20,34,65,127,64,64,64,64,127,2,12,2,127,127,4,8,16,
127,62,65,65,65,62,127,9,9,9,6,62,65,81,33,94,127,9,25,41,70,70,73,73,73,
49,1,1,127,1,1,63,64,64,64,63,31,32,64,32,31,63,64,56,64,63,99,20,8,20,
99,7,8,112,8,7,97,81,73,69,67,0,127,65,65,0,2,4,8,16,32,0,65,65,127,0,4,
2,1,2,4,64,64,64,64,64,0,1,2,4,0,32,84,84,84,120,127,72,68,68,56,56,68,
68,68,32,56,68,68,72,127,56,84,84,84,24,8,126,9,1,2,12,82,82,82,62,127,8,
4,4,120,0,68,125,64,0,32,64,68,61,0,127,16,40,68,0,0,65,127,64,0,124,4,24,
4,120,124,8,4,4,120,56,68,68,68,56,124,20,20,20,8,8,20,20,24,124,124,8,4,
4,8,72,84,84,84,32,4,63,68,64,32,60,64,64,32,124,28,32,64,32,28,60,64,48,
64,60,68,40,16,40,68,12,80,80,80,60,68,100,84,76,68,0,8,54,65,0,0,0,127,
0,0,0,65,54,8,0,16,8,8,16,8,120,70,65,70,120}
-- wysyłanie bitów
function LCDByte(d,cl, data)
for i=0,7 do
gpio.write(d, (bit.isset(data, 7-i) and 1 or 0) )
gpio.write(cl, gpio.HIGH)
tmr.delay(1)
gpio.write(cl, gpio.LOW)
end
end
-- przygotowanie do wysłanie bajtu
function LCDWrite(dc,data)
gpio.write(pDC, dc)
gpio.write(pCE, gpio.LOW)
LCDByte(pDin, pClk, data)
gpio.write(pCE, gpio.HIGH)
end
-- wysyłanie znaku pojedyńczo
function LcdPrintChar(c)
LCDWrite(1, 0)
cc = 1+(string.byte(c) - 32)*5 -- oblicznie pozycji w tabeli
for i=0,4 do
LCDWrite(1, font5x7[cc+i])
end
LCDWrite(1, 0)
end
-- wyałanie łańcuch znaków
function LcdPrintStr(str)
local i
for i = 1, #str do
a= str:sub(i,i)
--print(a)
LcdPrintChar(str:sub(i,i))
end
end
-- pozycja na ekranie
function LcdLocate(x,y)
LCDWrite(0,64+x)
LCDWrite(0,128+y)
end
-- kasowanie ekranu
function LcdClear()
for i = 0,504 do
tmr.delay(1)
LCDWrite(1, 0)
end
end
-- inicjowanie lce
function initLCD()
gpio.mode(pCE, gpio.OUTPUT)
gpio.mode(pRST, gpio.OUTPUT)
gpio.mode(pDC, gpio.OUTPUT)
gpio.mode(pDin, gpio.OUTPUT)
gpio.mode(pClk, gpio.OUTPUT)
gpio.write(pCE, gpio.LOW)
gpio.write(pRST, gpio.LOW)
tmr.delay(1)
gpio.write(pRST, gpio.HIGH)
LCDWrite(0, 0x20)
LCDWrite(0, 0x0C)
LCDWrite(0, 0x21)
LCDWrite(0, 0x04)
LCDWrite(0, 0x14)
LCDWrite(0, 0xBF)
LCDWrite(0, 0x20)
print("init_LCD")
end
function pisz()
initLCD()
LcdClear()
LcdLocate(0,0) LcdPrintStr(" DASEJ (C) ")
LcdLocate(1,0) LcdPrintStr(" ")
LcdLocate(2,0) LcdPrintStr("Test LCD5110")
LcdLocate(3,0) LcdPrintStr(" ")
LcdLocate(4,0) LcdPrintStr(" ")
LcdLocate(5,0) LcdPrintStr("www.dasej.pl")
end
pisz()

Warning: Uninitialized string offset 0 in /usr/home/dasej/domains/dasej.pl/public_html/autoCreate.php on line 223


		Fatal error: Uncaught mysqli_sql_exception: Table 'm1592_php.tab' doesn't exist in /usr/home/dasej/domains/dasej.pl/public_html/autoCreate.php:309 Stack trace: #0 /usr/home/dasej/domains/dasej.pl/public_html/autoCreate.php(309): mysqli_query(Object(mysqli), 'select txt from...') #1 {main} thrown in /usr/home/dasej/domains/dasej.pl/public_html/autoCreate.php on line 309
